光波導系統的均勻性探測器

摘要

對于A(yíng)R/MR（增強現實或混合現實）設備領域的光導系統的性能評估，眼盒中光分布的橫向均勻性是最關鍵的參數之一。為了在設計過程中測量和優化橫向均勻性，VirtualLab Fusion提供了一個均勻性檢測器，為此類研究提供工具。在本文檔中，我們演示了均勻性檢測器的配置選項。

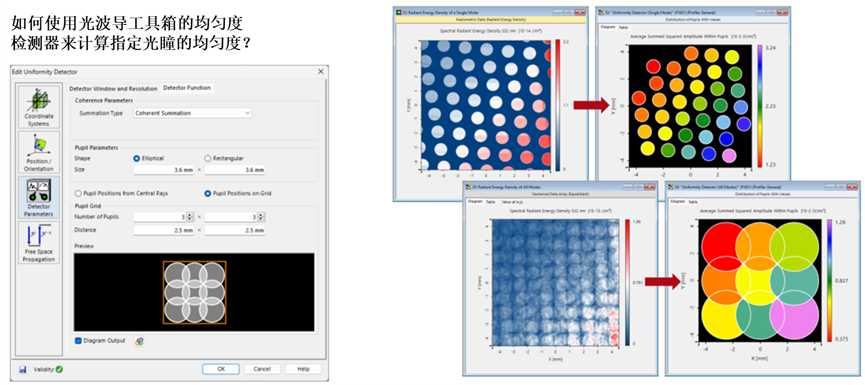

這個使用用例展示了…

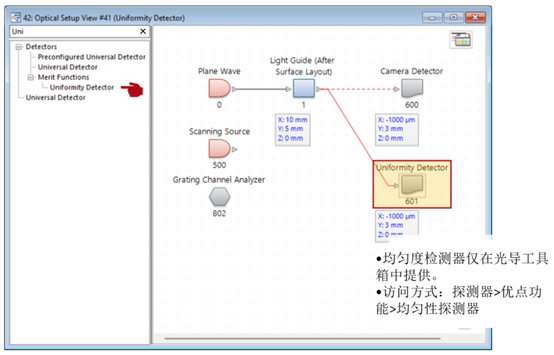

均勻性檢測器

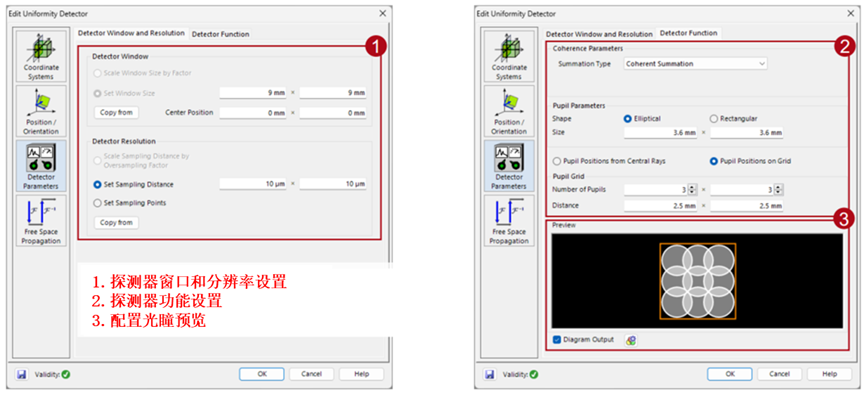

均勻性檢測器的編輯對話框

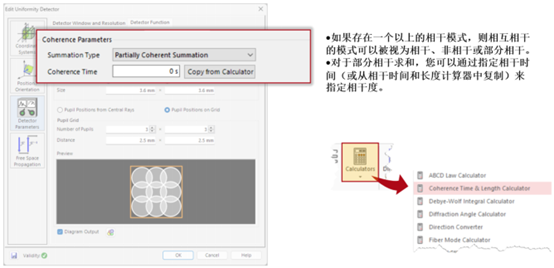

探測器功能：相干參數

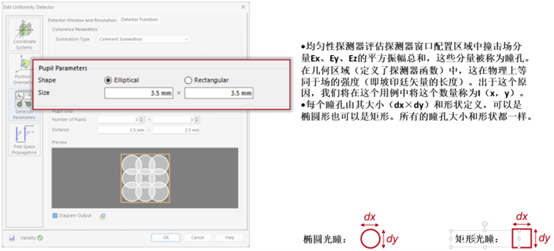

探測器功能：光瞳參數

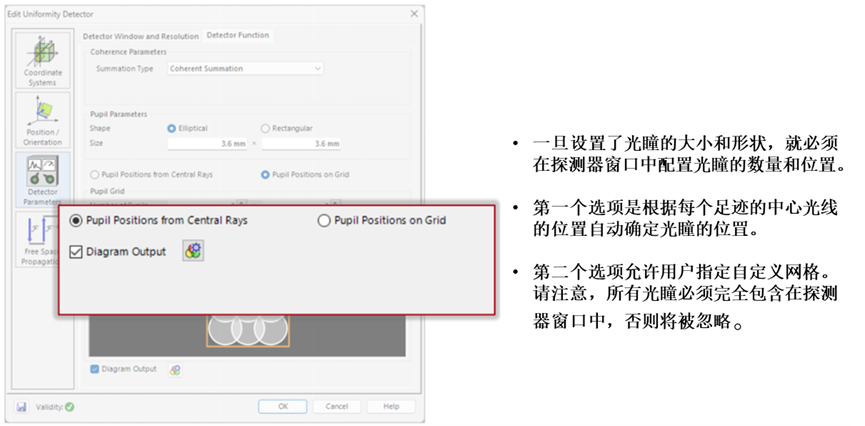

探測器功能：光瞳位置

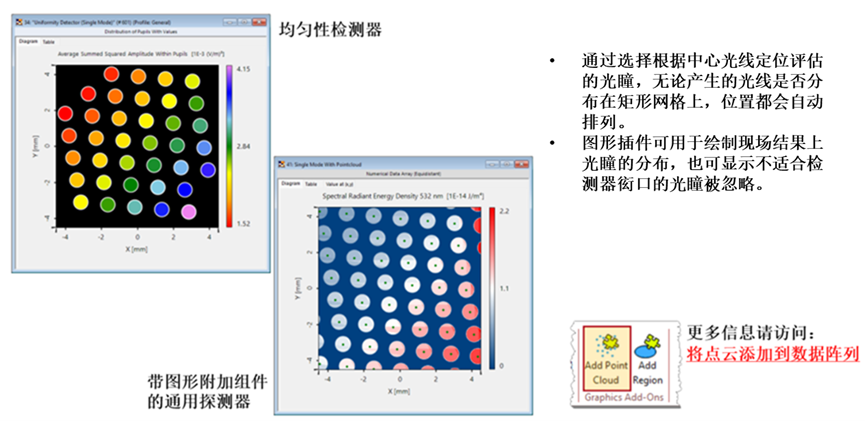

基于中心射線的光瞳位置示例

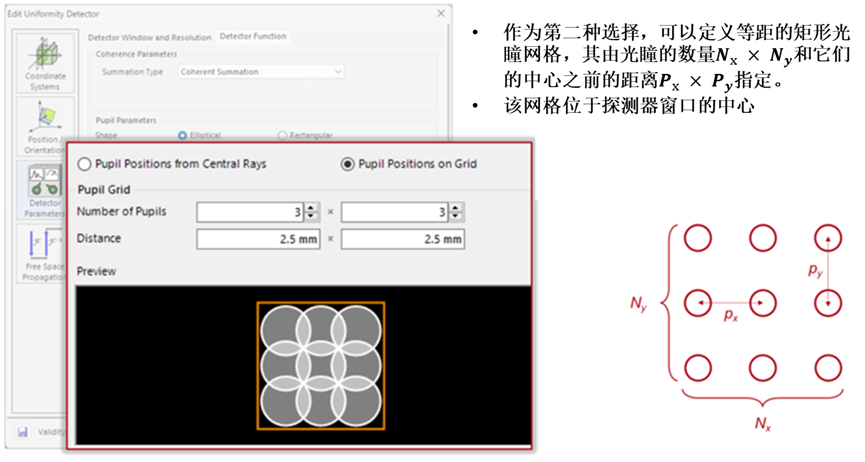

基于光瞳在網格上的位置的光瞳位置的示例

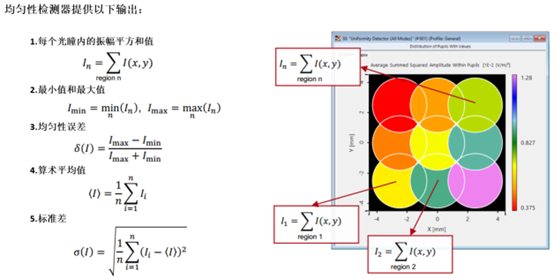

均勻性檢測器輸出

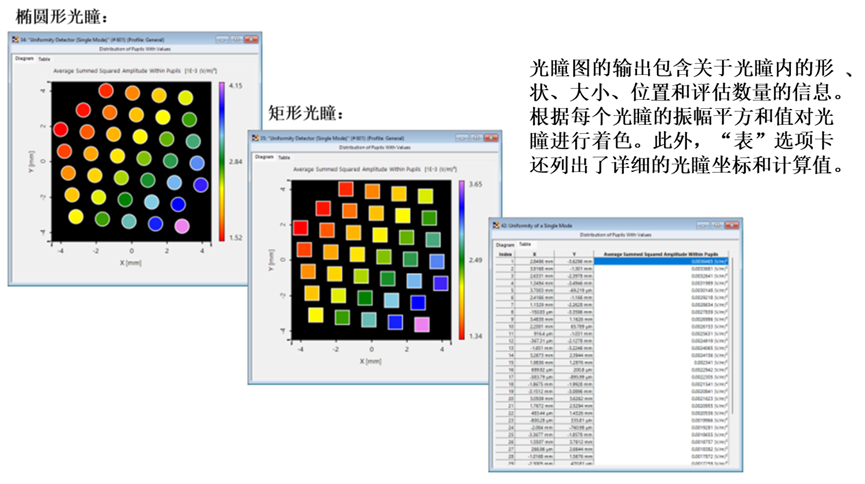

均勻度檢測器圖輸出

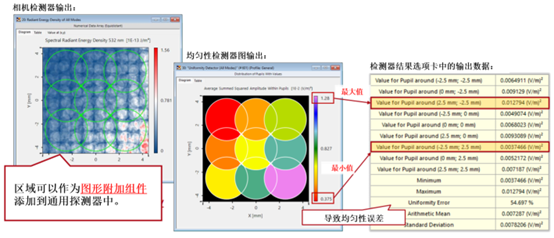

均勻性檢測器輸出示例

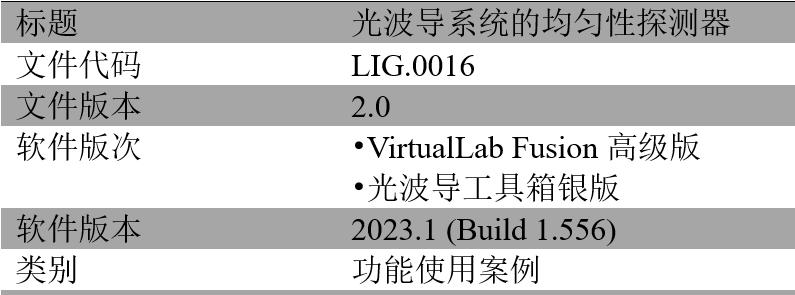

文件信息
