VirtualLab Fusion應用：隨機分布公差分析

摘要

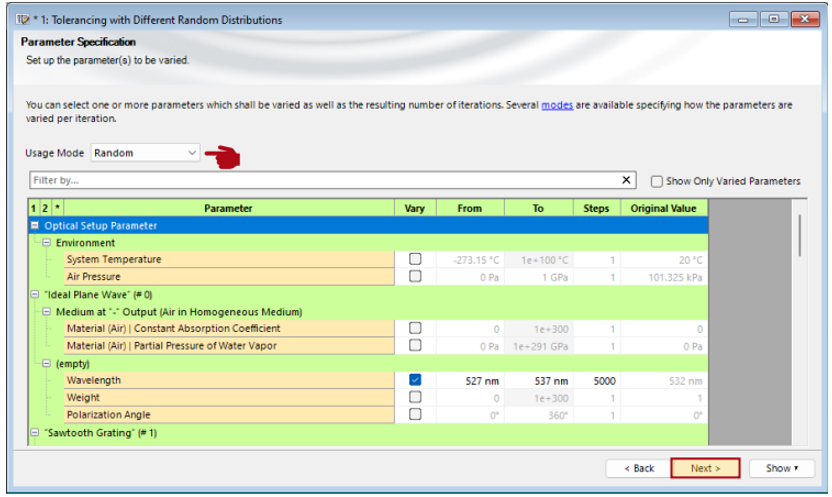

對于具有許多參數的系統，可以通過在給定邊界內隨機改變參數來研究公差。VirtualLab Fusion提供了各種隨機分布來幫助光學工程師完成這項任務。在參數運行文檔中，用戶可以指定參數為均勻、正態或非對稱正態分布。



在哪里可以找到組件？






Property Browser可以在主窗口的右側找到。它與VirtualLab Explorer、Assistant和Distributed Computing共享同一個面板。

顯示的選項和屬性取決于活動*文檔的類型(例如，數據陣列、光學設置等)。



*活動文檔是用戶點擊的最后一個文檔。

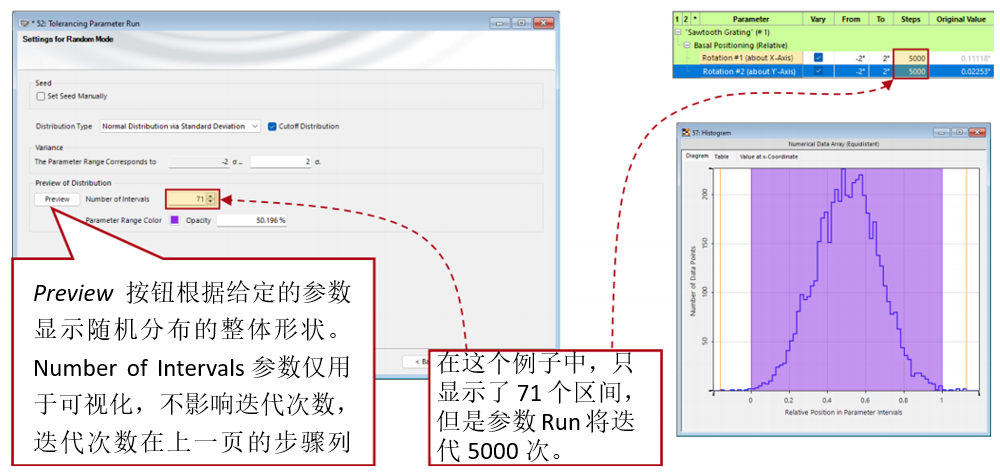

分布預覽

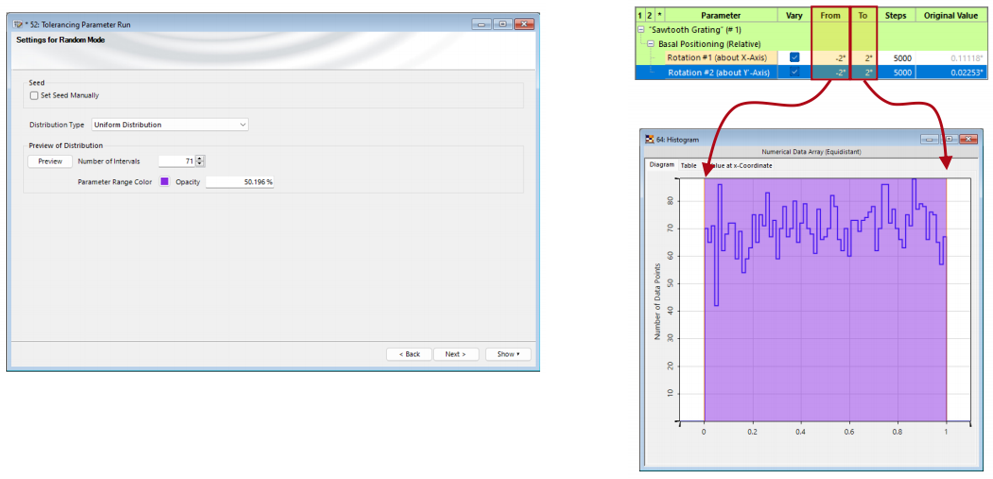

均勻分布



對于Uniform Distribution，參數范圍內的所有值被隨機函數選中的概率相同。

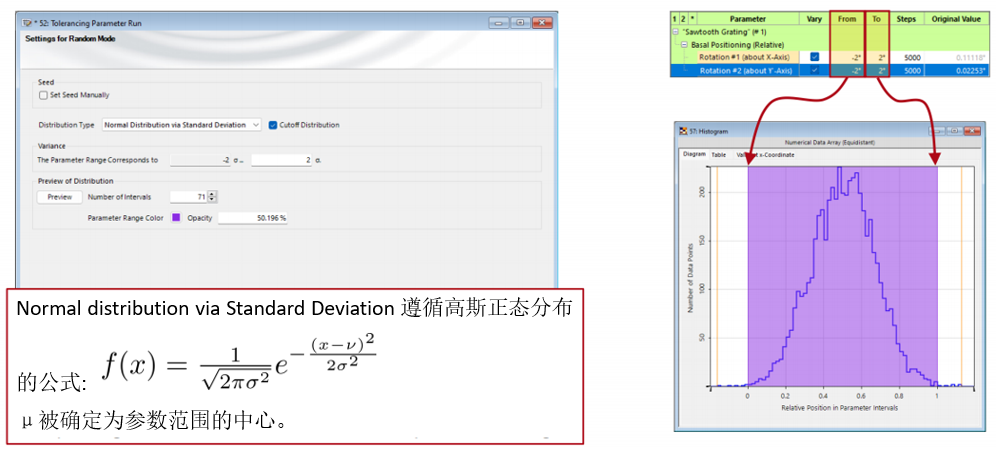

基于標準差的正態分布

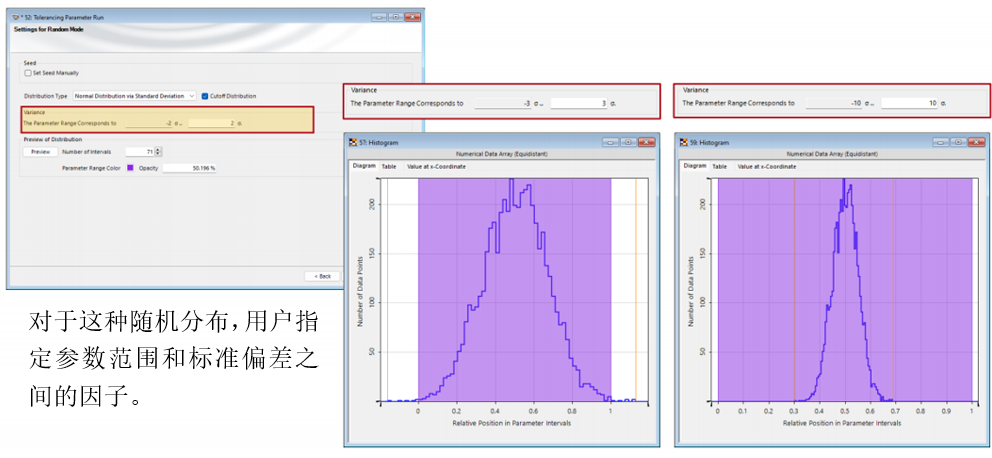

正態分布-參數范圍

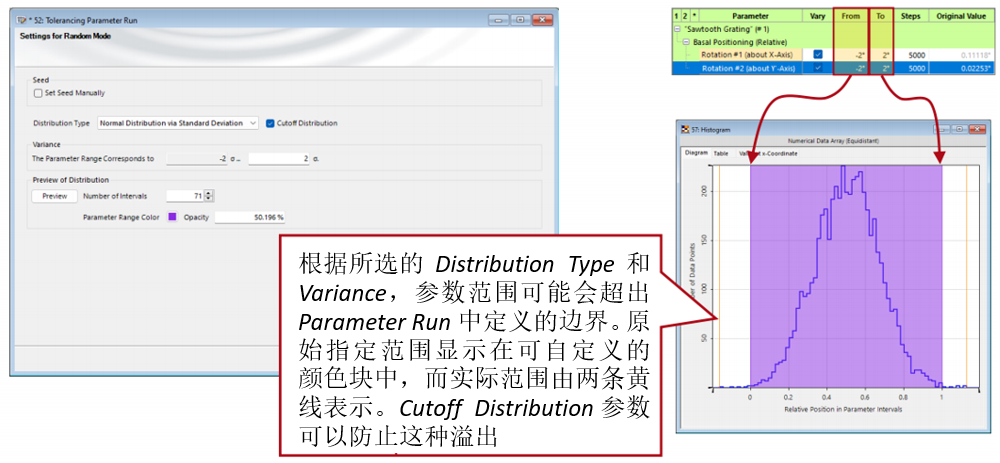

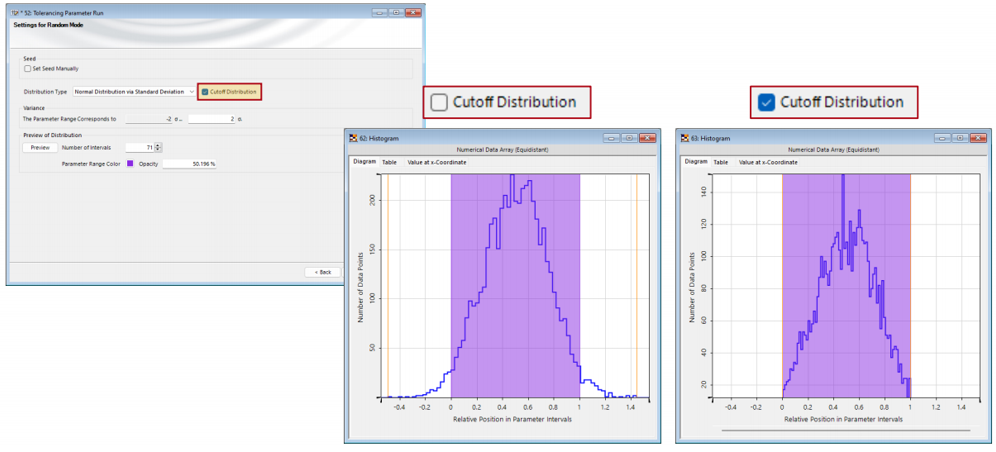

正態分布–截止分布

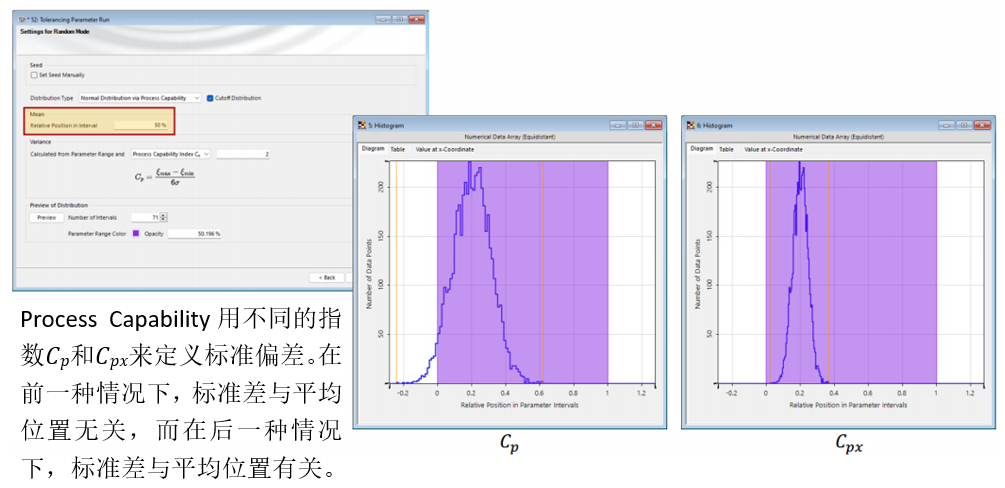

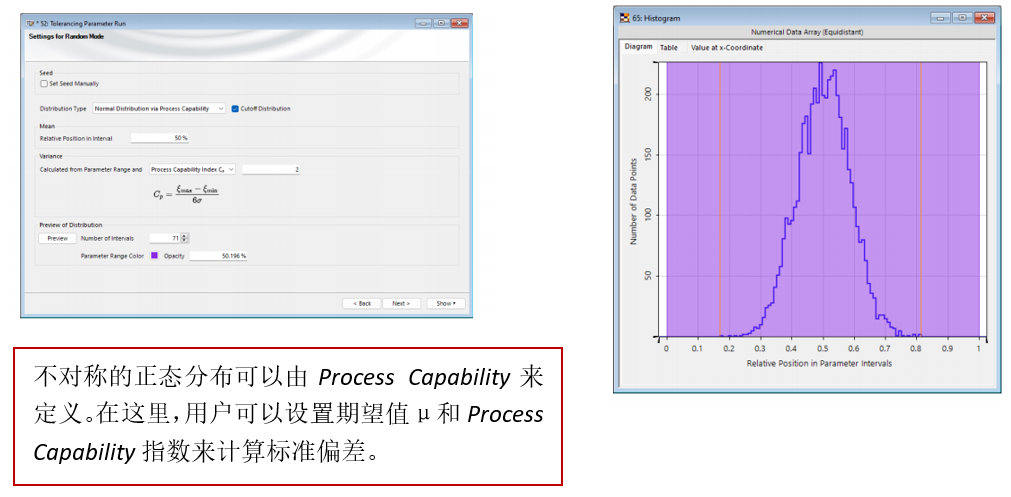

基于過程能力的正態分布

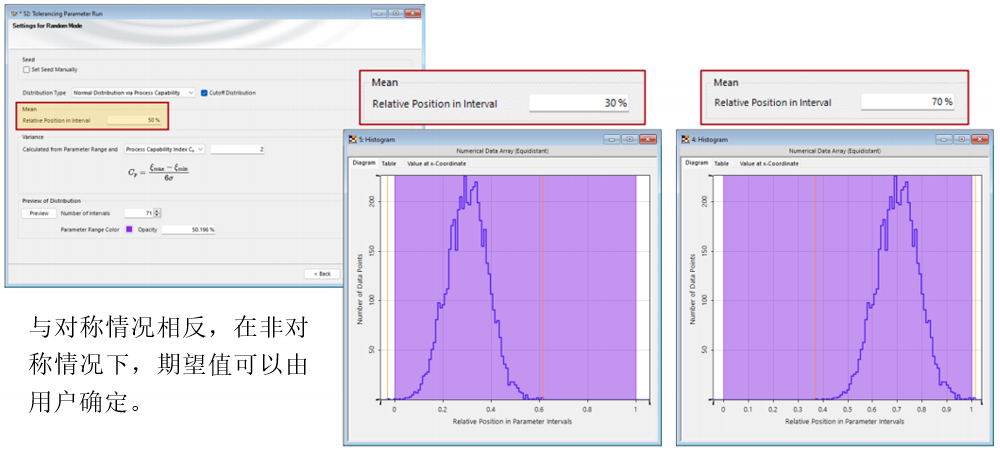

正態分布-區間中的相對位置






正態分布-過程能力指數

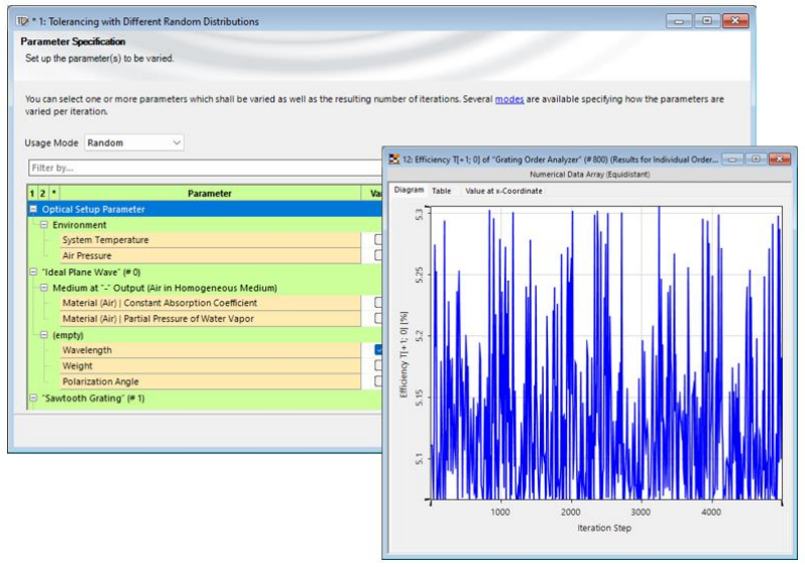

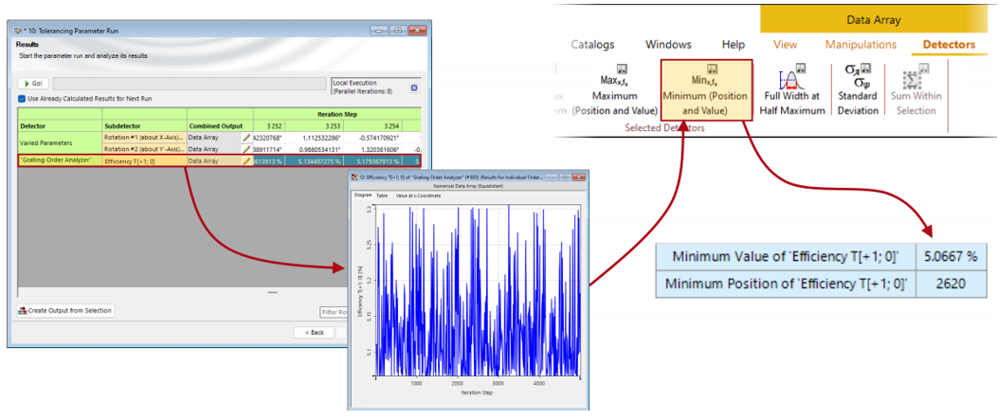

結果分析


例如找到傾斜角在-2°/2°特定光柵的最小效率:

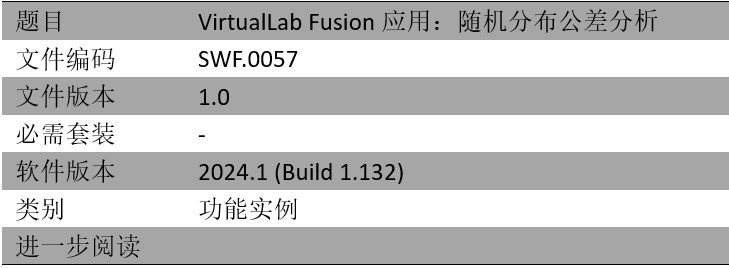

文件信息
